Рулевая колонка — это скрытый внутри рамы узел из подшипников. Если ошибиться хотя бы на миллиметр при выборе, рулевая либо не залезет в раму, либо вилка будет болтаться.
Чтобы стандартизировать этот хаос, производители используют единую систему кодов — S.H.I.S. (Standardized Headset Identification System). Вот ключевые параметры, разложенные по полочкам.
Тип посадки подшипника / чашки в раму: определяет, как именно деталь удерживается внутри рулевого стакана.

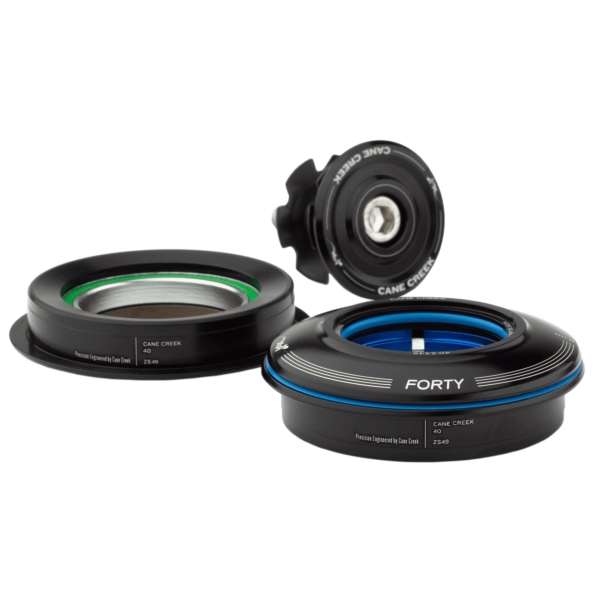

EC (External Cup) — внешние чашки. Подшипники находятся в металлических чашках, которые полностью выступают наружу из рамы. Применяется на старых или стальных/титановых байках.ZS (Zero Stack / Полуинтегрированная) — скрытые чашки. Чашки полностью впрессовываются внутрь рамы, подшипники «утоплены». Самый популярный стандарт для алюминиевых и многих карбоновых MTB-рам.IS (Integrated / Интегрированная) — вообще без чашек. Внутри рамы уже с завода выточены посадочные места, куда подшипники просто вкладываются пальцами. Маст-хэв для шоссейников, гравийников (гревелов) и топовых карбоновых рам.
Диаметр посадки в раму (внутренний диаметр стакана рамы):

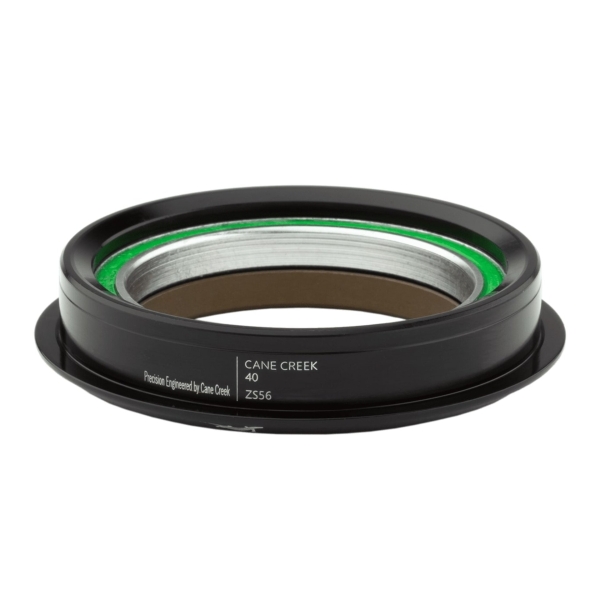

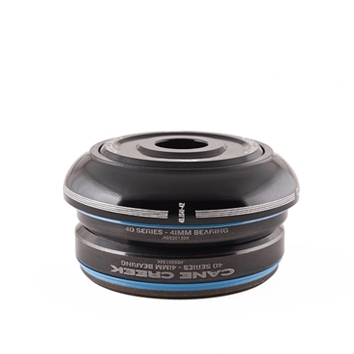

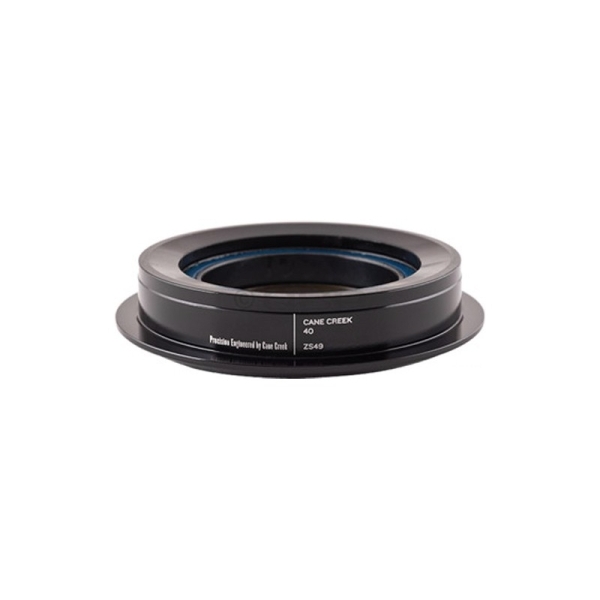

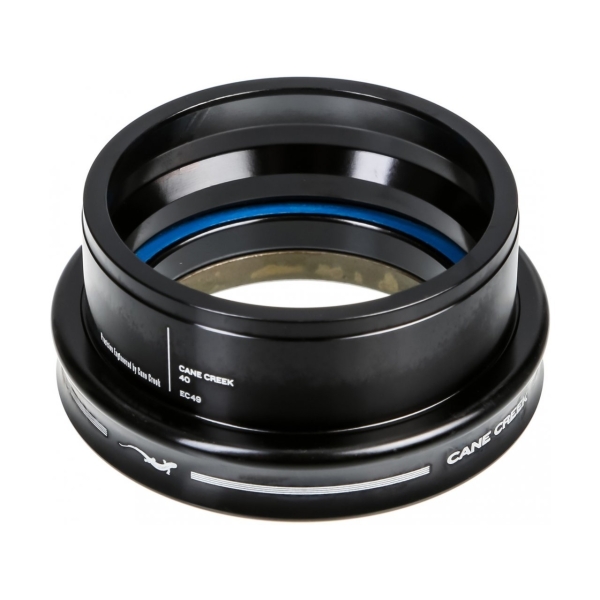

30 мм — под ретро-стандарт 1" (например, внешние чашки EC30).34 мм — классика под прямой шток вилки 1-1/8" (внешние чашки EC34).41 / 42 мм — посадочные места для рулевых 1-1/8" (в зависимости от бренда это могут быть ZS41, ZS44, IS41 или IS42).44 мм — самый популярный современный стандарт для верха рулевой под шток 1-1/8" (типы ZS и IS).49 мм — под толстый шток 1.5" (внешние чашки EC49).52 мм — под нижнюю часть конусного штока 1.5" (типы ZS и IS).56 мм — под конический низ (тип ZS56). Конструктивно стакан рамы здесь шире, так как впрессовываемая чашка занимает больше места, чем утопленный подшипник в IS52.
Диаметр рулевой трубы (Шток вилки): диаметр трубы самой вилки, которая проходит сквозь раму.
25.4 мм (1") — старый ретро-стандарт для городских и винтажных великов.28.6 мм (1 1/8") — стандартный диаметр верхней части абсолютно любого современного штока, куда крепится вынос руля.Коническая (Tapered) вилка — шток расширяется книзу: верх 28.6 мм, а низ 40 мм. Отсюда и берутся комбинированные обозначения в кодах рулевых вида .../28.6/.../40. Разница в толщине делает вилку в разы жестче при торможении и ударах.
Высота чаши (Stack Height): высота, на которую узел рулевой выступает над или под трубой рамы.

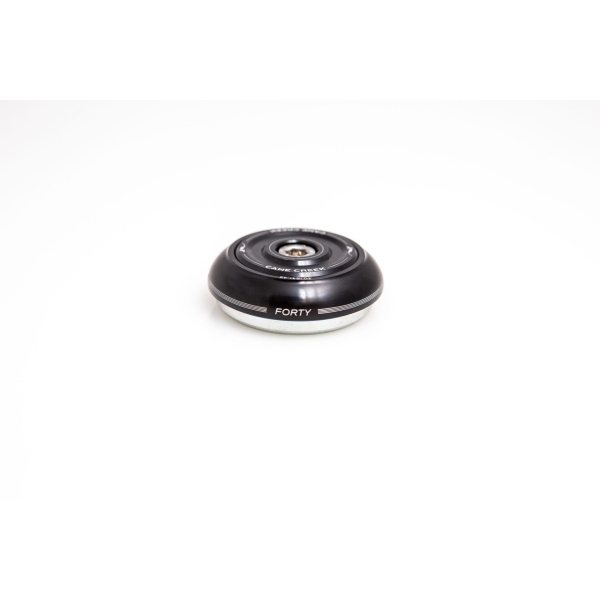

Крышки H-серии у Cane Creek (H8, H9, H11...) — это маркировка увеличенной высоты верхней крышки или чаши. Она необходима для рам с крутыми углами головной трубы или нестандартной геометрией. Если поставить туда обычную низкую крышку, вилка или элементы руля могут задевать раму и не давать нормально поворачивать руль.
Что означают префиксы Cane Creek
- TPR — префикс Cane Creek, означающий, что рулевая колонка спроектирована под коническую (Tapered) вилку (1-1/8" сверху и 1.5" снизу).
- HCR (Hidden Cable Routing) — специальная серия рулевых для скрытой проводки тросов и гидролиний внутрь рамы прямо через подшипник.
Читаем коды Cane Creek на реальных примерах
Аббревиатура современной рулевой всегда разделена на две части: Верх рамы / Верх штока и Низ рамы / Низ штока.

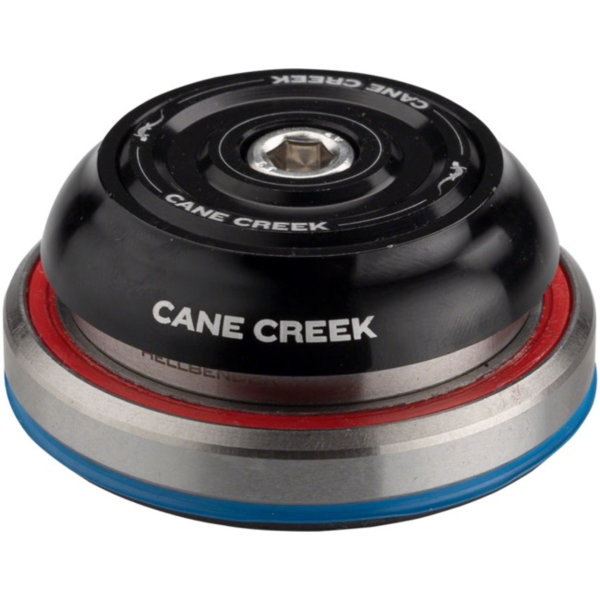

1. Cane Creek Hellbender 70 TPR-IS42/28.6/H9/IS52/40
- Верх:
IS42/28.6/H9 — полностью интегрированная верхняя часть (IS). Подшипник вкладывается в раму диаметром 42 мм, а сверху зажимает шток вилки 28.6 мм. Высота верхней крышки (H9) — 9 мм.
- Низ:

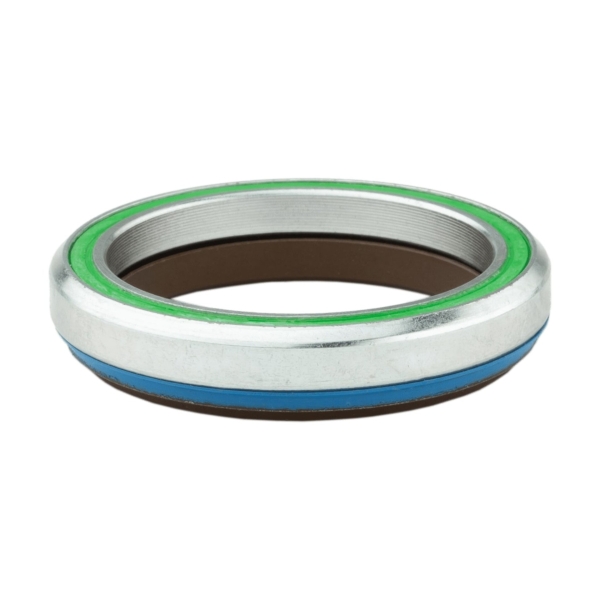

IS52/40 — интегрированный низ (IS). Большой подшипник диаметром 52 мм ложится прямо в раму и садится на конус вилки диаметром 40 мм.
- Применимость: Современные шоссейники, гравийники (гревелы) и карбоновые кантрийные хардтейлы с конусным штоком.
2. Cane Creek HCR TPR IS52/28.6/IS52/40
- Верх:
IS52/28.6 — интегрированный верх (IS) с огромным посадочным диаметром в раму 52 мм. Это нужно, чтобы между круглым штоком 28.6 мм и стенками рамы осталось пустое место для скрытых гидролиний.
- Низ:
IS52/40 — стандартный интегрированный низ под конус 40 мм.
- Применимость: Аэро-шоссейники и топовые гравийные байки, у которых вообще не видно никаких кабелей у руля (они уходят сразу в раму).

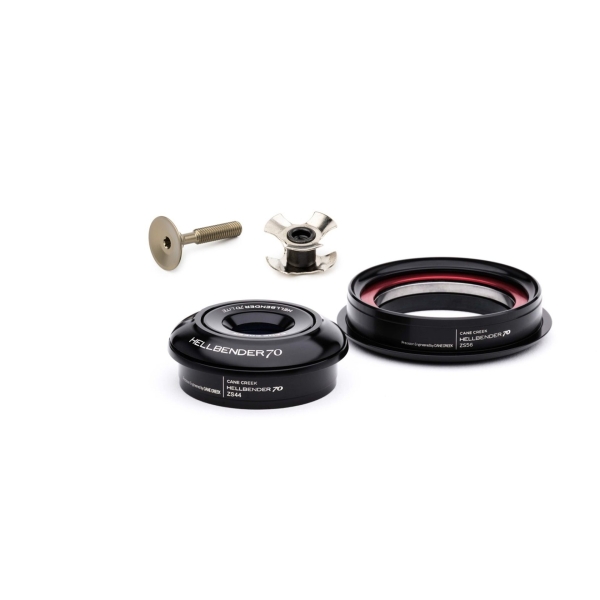

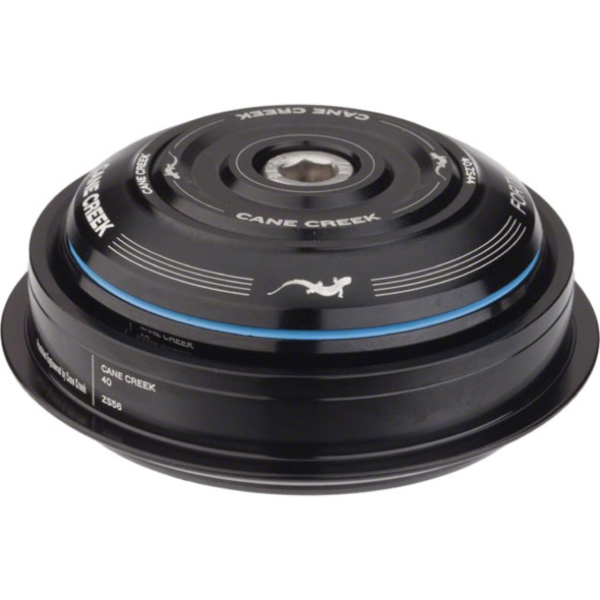

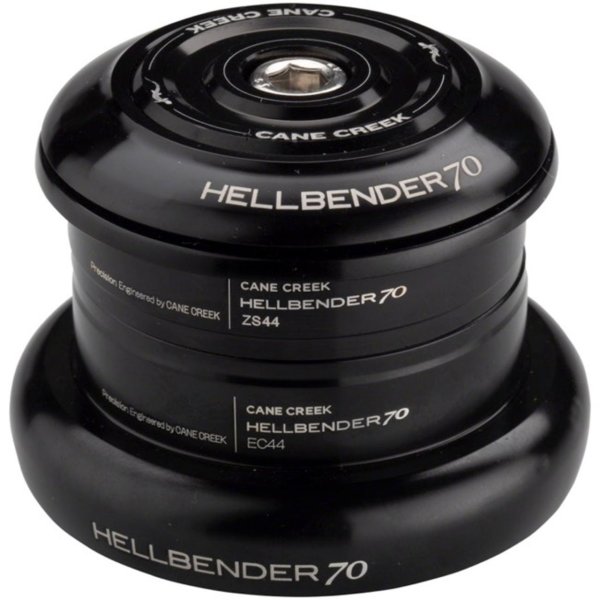

3. Cane Creek Hellbender 70 TPR-ZS44/28.6/H8/ZS56/40
- Верх:
ZS44/28.6/H8 — полуинтегрированный верх (ZS). В раму впрессовывается чашка диаметром 44 мм, шток стандартный — 28.6 мм. Высота крышки (H8) — 8 мм.
- Низ:

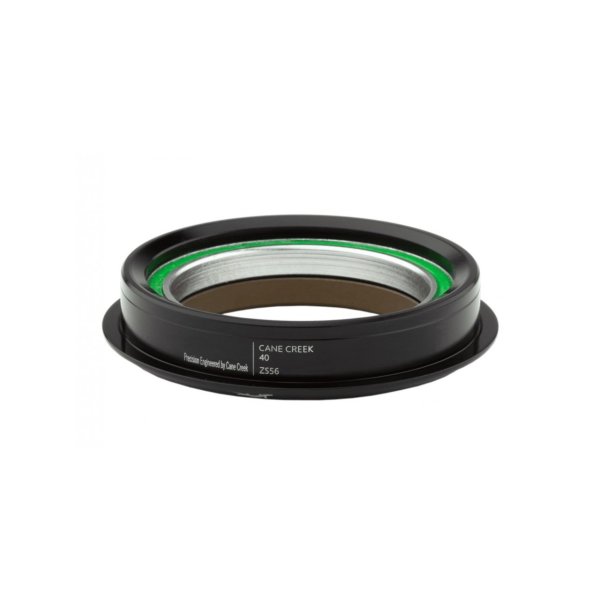

ZS56/40 — полуинтегрированный широкий низ (ZS). Впрессовывается мощная чашка диаметром 56 мм под конус штока 40 мм.
- Применимость: Подавляющее большинство современных алюминиевых горных велосипедов (трейл, эндуро, даунхилл) под жесткое использование.
🛠 Как это использовать при подборе
Чтобы правильно подобрать рулевую колонку под свой велосипед, вам нужно последовательно выяснить четыре вещи:
- Тип посадки в раму (EC/ZS/IS): Ищите его в официальной спецификации рамы от производителя. Выясните, нужны ли вам внешние чашки, прессуемые скрытые чашки или подшипники ложатся прямо в карбон/алюминий.
- Диаметр отверстия в головной трубе сверху и снизу: Измеряется штангенциркулем изнутри стакана рамы. На современных байках верх и низ почти всегда разные (коническая рама) — например, популярное сочетание 44 мм сверху и 56 мм снизу.
- Диаметр рулевой трубы вилки сверху/снизу: Определите тип штока вилки, которую вы будете ставить. Он прямой (28.6 мм по всей длине) или конический (28.6 мм сверху и 40 мм на расширении снизу)?
- Нужна ли увеличенная высота (H-серия): Это становится важным при нестандартных углах головной трубы, апгрейде вилки с другой геометрией или при конверсии (когда вы ставите вилку другого стандарта через специальные переходники). Если геометрия специфическая, выбирайте чашки с маркировкой H9, H11 и т.д., чтобы ничего не люфтило и не терлось о раму.
